03 · Analitika
OEE analitika
OEE (Overall Equipment Effectiveness) je ključni pokazatelj efikasnosti opreme. CTRL automatski računa OEE na osnovu tri komponente: Raspoloživost (stvarno u odnosu na planirano radno vreme), Performanse (stvarna u odnosu na idealnu brzinu proizvodnje) i Kvalitet (dobri komadi u odnosu na ukupno proizvedene). Modul podržava poređenja po smenama, danima i nedeljama, trend grafikone, ciljane vrednosti i vizuelnu mapu toplotnog prikaza za pregled više mašina istovremeno.
Prikaz · 01

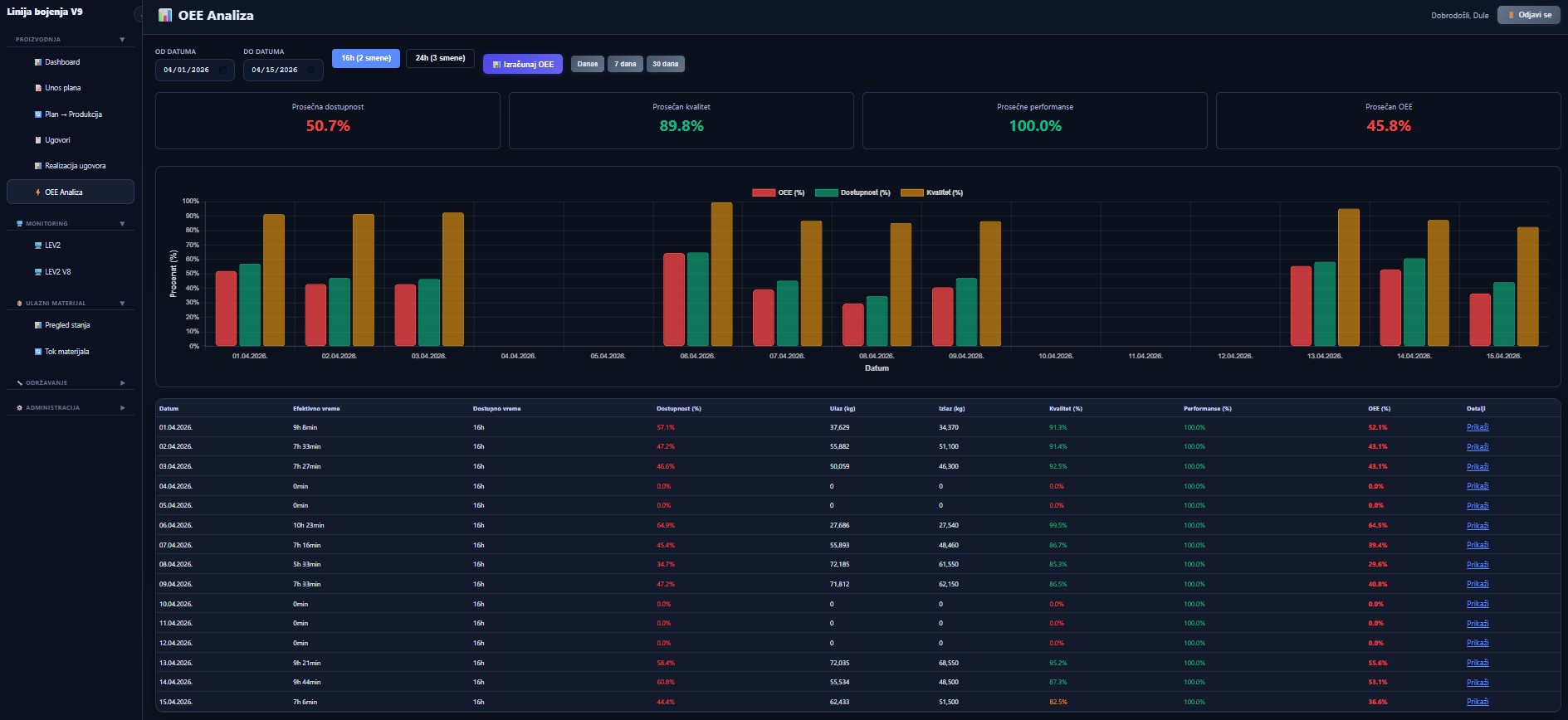

OEE Analiza: prosečne vrednosti (Dostupnost, Kvalitet, Performanse, OEE) u zadatom opsegu, komparativni bar grafikon po danima i detaljna tabela sa efektivnim vremenom, ulazom/izlazom i svakom komponentom
Slika 5 — OEE Analiza: prosečne vrednosti (Dostupnost, Kvalitet, Performanse, OEE) u zadatom opsegu, komparativni bar grafikon po danima i detaljna tabela sa efektivnim vremenom, ulazom/izlazom i svakom komponentom
4 prosečna KPI pokazatelja
Prosečna raspoloživost, prosečan kvalitet, prosečne performanse, prosečan OEE — obojeni prema pragovima.
16h (2 smene) ili 24h (3 smene)
Preklopnik smenskog režima — dostupno vreme se računa iz stvarnog režima rada, ne iz kalendarskog 24-časovnog perioda.
Uporedni bar grafikon
Tri serije (OEE, raspoloživost, kvalitet) po danima — odmah se vidi koji je faktor povukao OEE nadole.
Tabela sa detaljnim pregledom
Svaki red vodi u detaljan pregled dana — efektivno vreme, dostupno vreme, ulaz, izlaz, svaka komponenta OEE pojedinačno.
Prikaz · 02

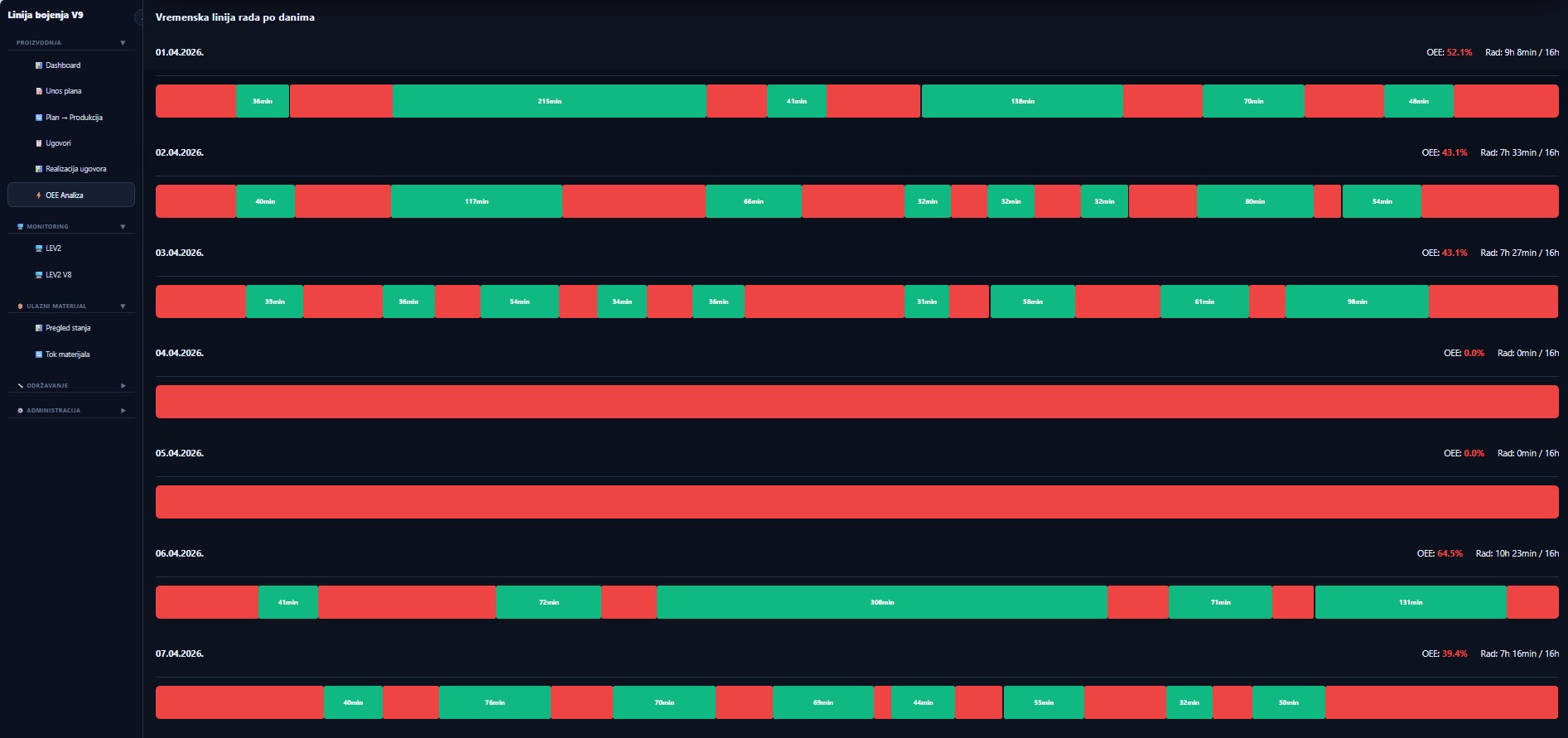

OEE vremenska linija po danima: vizuelni prikaz rada i zastoja linije u toku dana
Slika 6 — OEE vremenska linija po danima: vizuelni prikaz rada i zastoja linije u toku dana — zelene trake su aktivno vreme rada sa trajanjem u minutima, crvene trake su zastoji, a za svaki dan su prikazani OEE i ukupno vreme rada u odnosu na raspoloživo vreme
Vizuelna distribucija rada
Na jedan pogled vidite kako je dan izgledao — koliko je bilo kontinuiranog rada, a koliko pauza i zastoja.
Trajanje u minutima po bloku
Svaka zelena traka nosi tačno trajanje tog bloka rada u minutima — lako se identifikuju kratki ciklusi u odnosu na duže stabilne periode rada.
OEE i vreme rada po danu
Desno od svakog reda: dnevni OEE (%) i ukupno vreme rada — direktna veza između vizuelnog obrasca i brojčanog pokazatelja.
Identifikacija dana bez rada
Dani bez proizvodnje (praznici, vikendi, nedostatak materijala) prikazani kao puna crvena linija — odmah je jasno šta je stvarno radno vreme.
Prikaz · 03

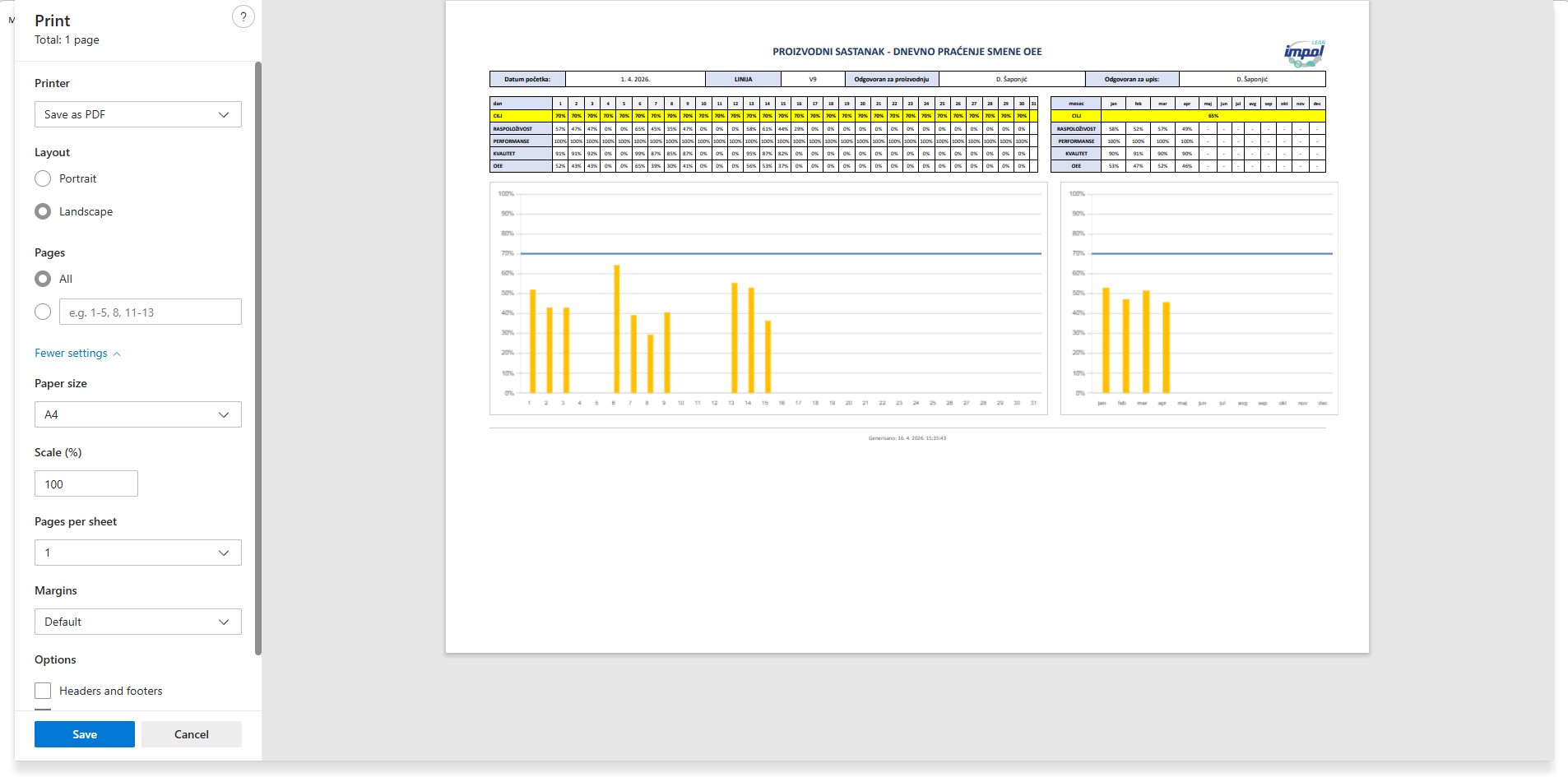

OEE kombinovani dnevni izveštaj: PDF za proizvodni sastanak na A4 listu u horizontalnoj orijentaciji, sa razloženim komponentama OEE (raspoloživost, performanse, kvalitet, OEE) po danu i mesecu, sa ciljnom linijom na 70% i presekom tekuće nedelje
Slika 7 — OEE kombinovani dnevni izveštaj: PDF za proizvodni sastanak na A4 listu u horizontalnoj orijentaciji, sa razloženim komponentama OEE (raspoloživost, performanse, kvalitet, OEE) po danu i mesecu, sa ciljnom linijom na 70% i presekom tekuće nedelje — spreman za dnevni brifing proizvodnog tima
Sve tri komponente i OEE
Cilj, raspoloživost, performanse, kvalitet i OEE — sve u istoj tabeli po danu, ne treba prelaziti između ekrana.
Ciljna linija na grafikonima
Plava referentna linija na zadatom cilju — dani koji su ispud nje odmah su vizuelno jasni rukovodiocu.
Dnevni i mesečni presek
Dnevni grafikon levo za tekući mesec, mesečni grafikon desno za istoriju kroz godinu — na istoj strani.
Format proizvodnog sastanka
Naslov „Proizvodni sastanak — dnevno praćenje OEE" sa odgovornima u zaglavlju — spreman za štampu i distribuciju bez ručnog uređivanja.
